技術說明和特點：
| 技術特點相關說明 | ||
| 編號 | 內容 | 備注 |
| 1 | 高速液體灌封機為灌裝、軋蓋一體式。12頭圓盤式跟蹤灌裝，灌裝無滴漏現象；10頭軋蓋頭為三刀式軋蓋，確保蓋子外形無損；采用西門子PLC控制、西門子觸摸屏操作，且具有無瓶不上蓋等功能。 | |
| 2 | 配物料桶，可自動上料且有液位控制裝置，保證物料液面一直保持在同一位置。灌裝裝量正確，誤差±1%。 | |
| 3 | 生產線電氣控制系統一體式協調，某單機出現故障，整條生產線能自動停機，設備運行平穩。 | |
| 4 | 藥液輸送軟管、設備墊圈、密封圈等材料采用的聚合材料且易于拆卸和組裝，不易破損，使用壽命長。 | |
| 5 | 進瓶處缺瓶和出瓶處堆瓶有自動停機功能，瓶蓋監控裝置能夠?qū)崿F(xiàn)無蓋、缺蓋自動停機。 | |
| 6 | 設備所組成的部件保證為全新未用過組件。 | |
| 7 | 設備殼體或配電柜選用SUS304材質及與藥液接觸部分選用316L不銹鋼材質制作。 | |
安全相關要求：
| 技術相關說明 | ||
| 編號 | 內容 | 備注 |
| 1 | 設備的安全性能符合相關要求。 | |
| 2 | 具備過載保護、漏電保護跳脫等電氣安全防護功能，設備具備急停功能，具有中性線和接地線。 | |
| 3 | 設備供電方式符合國內要求，使用3相5線制或單項3線制電源，220/380V，50Hz。 | |
| 4 | 電力故障時，設備處于停止?fàn)顟B(tài)，保護操作者、設備本身以及產品。 | |
| 5 | 設備急停按鈕功能靈敏有效。 | |
| 6 | 所有線纜均有標號并有連接線路圖。 | |
| 7 | 出現故障或參數偏移時系統能實現報警提醒。 | |
1、YXFZ-32型翻轉式?jīng)_瓶機
適用范圍：
該設備主要用于玻璃瓶、聚酯瓶灌裝前的清洗，主要由進瓶、抓瓶、翻轉、沖洗、翻轉復位、出瓶等工序，全自動運行，穩定可靠，適用于藥廠、飲料廠、調味品廠等單位使用，一般和后道分裝設備配套使用。
主要特點：
1、該機采用機械夾爪，零件由304不銹鋼鑄造，穩定可靠，各部位鑲嵌聚四氟乙烯及合成橡膠，夾瓶更輕松。
2、設備變頻調速，更換瓶子調整高度可電動調整，進出瓶設有過載保護裝置，卡瓶停機，方便操作。
3、每個夾爪部位裝有控制噴水/氣裝置。
4、可靠的分水閥，可任意調整沖洗的時間比，保證水沖得控得干凈。
5、設備配有可調整式進瓶螺旋，保證瓶子順利進入撥盤。
技術參數：
1 沖瓶頭數：32
2 生產效率：160-200瓶/分鐘
3 適 應 瓶：10ml玻璃瓶
4 電機功率：3KW
5 外形尺寸：1950x1800x1800mm
6 耗水量：0.5m3／h，0.2MPa，注射用水(純凈水)
7 凈化壓縮空氣耗量：0.6m3/min 壓力：0.2～0.25MPa
設備主要配置
| 序號 | 構件名稱 | 型號 | 生產廠家 | 備注 |
| 1 | 洗瓶機主體 | YXFZ | 本公司 | 外殼304不銹鋼拉絲板，內膽304不銹鋼板 |
| 2 | 主要控制系統 | PLC | 西門子 | 性能穩定，動作可靠 |
| 3 | 清洗水泵 | 32-25-160 | 南方泵業 | 全不銹鋼，水壓穩定 |
| 4 | 快裝接頭 | 25/50.5 | 溫州 | 全不銹鋼澆鑄件 |
| 5 | 水管 | 25 | 溫州 | 衛生級 |
| 6 | 輸送鏈板 | 定制 | 上海 | |
| 7 | 模塊 | 定制 | 上海 | |
| 8 | 減速電機 | 90YYJT90 | 上海 | 性能穩定 |
| 9 | 觸摸屏 | 西門子 | ||
| 10 | 變頻器 | 臺達 | ||
| 11 | 主要傳動部件 | 本公司 | 按標準制作 | |
| 12 | 主要零部件 | 本公司 | 按標準制作 |
設備圖

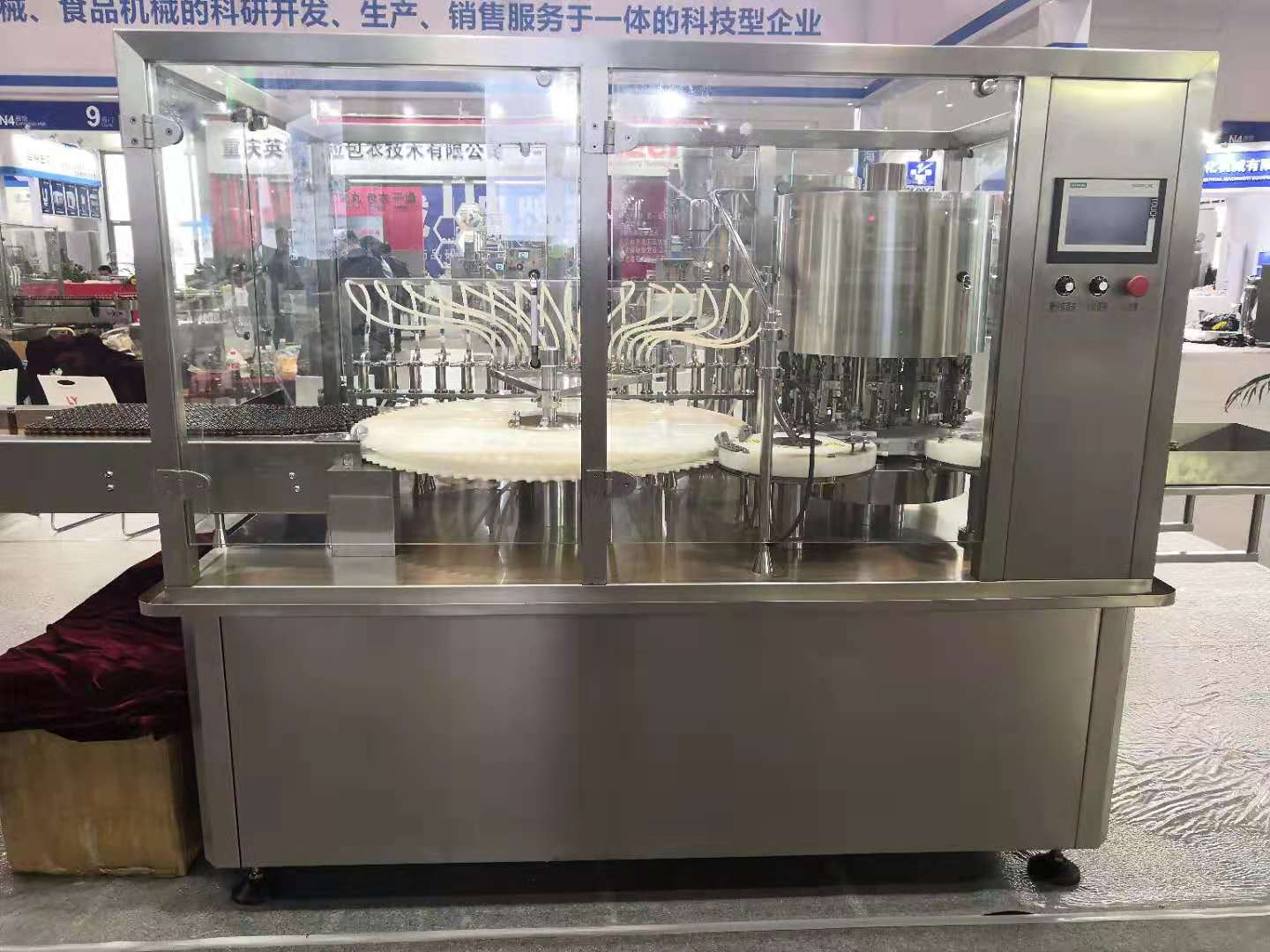

2、YGF-12型高速液體灌封機
1）簡介
本機采用觸摸屏控制、全伺服電機、PLC調控，是口服液生產線中的灌裝、封口主機。主要用于對10ml玻璃瓶的灌裝、上蓋、封口。采用網帶進瓶，送瓶迅速可靠；十二頭局部跟蹤灌裝，12組泵分為二大組，通過2臺伺服電機控制，相互獨立，互不影響，并且可在觸摸屏中調節計量。本設備運行平穩，灌裝不滴漏、不易產生泡沫。電磁振蕩送蓋，上蓋率高，十頭行星軋蓋，調節方便，性能穩定。該機灌裝封口合二為一，結構緊湊。
2）主要技術參數
產 量：160-200瓶/分
適用瓶子：10ml玻璃瓶
裝量精度：±1%
封 口 率：≥99%
電 源：380V 50Hz 三相四線制
功 率：7Kw
外形尺寸：2600×1300×1800（不包含輸送帶尺寸）
3)設備主要配置
| 序號 | 構件名稱 | 型號 | 生產廠家 | 備注 |
| 1 | 灌封機主體 | YGF-12 | 本公司 | 外殼304不銹鋼拉絲板，其它為304不銹鋼及1010尼龍 |
| 2 | 主要控制系統 | 西門子 | 性能穩定，動作可靠 | |
| 3 | 計量泵 | 定制 | 本公司 | 316L不銹鋼 |
| 4 | 輸液管 | 8mm | 上海 | 衛生級硅膠，彈性好，耐壓，使用壽命長 |
| 5 | 減速電機 | 100YYJT120 | 上海 | 噪聲小，溫差小 |
| 6 | 傳送網帶 | 380*19.05 | 上海 | 塑料 |
| 7 | 等分盤 | 60等分 | 本公司 | 尼龍1010 |
| 8 | 出瓶盤 | 5等分 | 本公司 | 尼龍1010 |
| 9 | 軋蓋系統 | 本公司 | 組裝件 | |
| 10 | 送蓋器 | 500型 | 本公司 | 304不銹鋼 |
| 11 | 送蓋線圈 | 220V，1.2KW | 蘇州 | 性能穩定 |
| 12 | 減速器 | WPA60 | 上海 | |
| 13 | 電機 | 380V，2.3KW | 北京時代 | 1臺 |
| 14 | 跟蹤伺服電機 | 1kw | 北京時代 | 2臺 |
| 15 | 灌裝伺服電機 | 1kw | 北京時代 | 2臺 |
| 16 | 觸摸屏 | 西門子 | ||
| 17 | 主要傳動部件 | 本公司 | 按標準制作 |
4）設備圖：

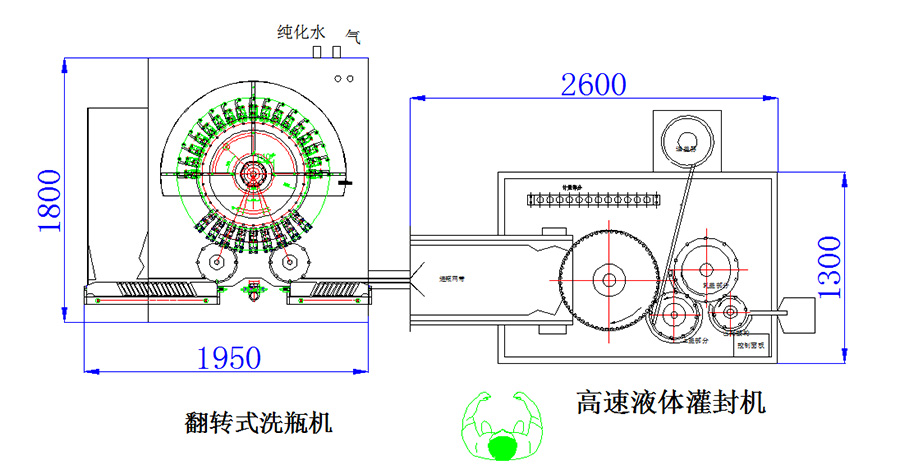

10ml 洗瓶、灌封生產線示意圖：
