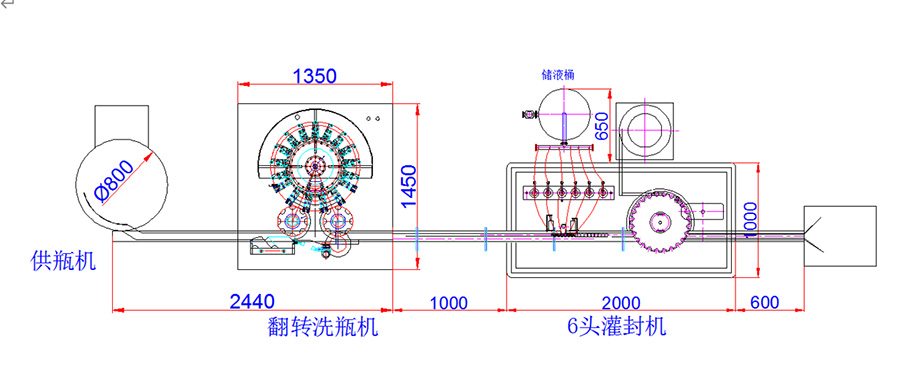

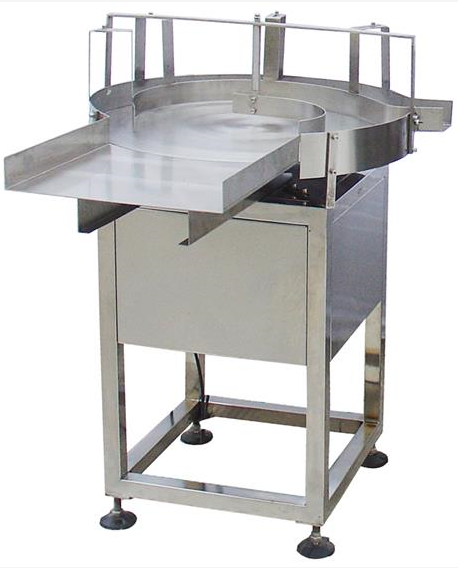

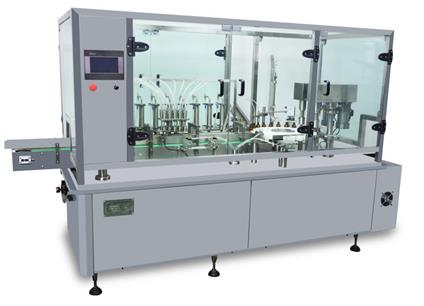

1、GP800型供瓶機 1)簡介 本機為玻璃瓶液體灌裝生產聯動線的輔機,具有儲瓶、理瓶之功能。 2)主要技術參數 生產能力:滿足生產需要 轉盤直徑:φ800mm 電 源:220V 50Hz 功 率:0.5Kw 外形尺寸:1100×1400×1200 3)主要器件部件配置 齒輪減速電機制造廠家:金維達電機 4)主要零部件材質 外包板:304#不銹鋼 2、YXF-18型翻轉洗瓶機 1) 簡介 本機適用于各類玻璃瓶的清洗,釆用18頭圓盤式結構,通過分瓶機構將瓶子送至18等分鉗口,將瓶子夾緊后分別經純化(或循環水)-純化水-凈化壓縮空氣多次內外沖洗,完成洗瓶。 首先通過供瓶機將瓶子送至洗瓶機分瓶螺桿內,通過分瓶螺桿依次將瓶子送入洗瓶機拔輪內, 通過拔輪再將瓶子傳送至18等分夾瓶器內, 并通過翻轉軌道翻轉180度使瓶口向下。 18等分圓盤作圓周運動,在旋轉過程中分別經過兩水一氣對瓶子進行內外沖洗, 沖洗后的瓶子通過翻瓶軌道翻轉180度使瓶口向上進入出瓶拔輪,由出瓶拔輪推出輸送帶,送至烘箱進口。 本機結構簡單,動作可靠,符合GMP要求,是制藥企業和保健品生產廠家的理想設備。 2) 主要技術參數 生產能力:30-40瓶/分 適用瓶子: 250ml玻璃圓瓶 循環水流量:1m3/h 壓力:0.2~0.25MPa 純化水耗量:1m3/h 壓力:0.2~0.25MPa 凈化壓縮空氣耗量:40m3/h 壓力:0.2~0.25MPa 電 源:380V 50Hz 三相四線制 功 率:3Kw 外形尺寸:1400×1500×1850 mm 3) 設備主要配置 3、YGF-6型直線式液體灌封機 1)簡介 本機能完成防盜蓋瓶的液體灌裝、自動理蓋戴蓋和軋蓋封口。瓶子由輸送帶進入,在輸送帶上被氣缸定位,灌裝頭插入瓶口后,柱塞泵再進行定量灌裝,灌裝頭為防滴液型,計量由直拉式柱塞泵完成,由一個伺服電機控制,裝量在觸摸屏上調整,確保灌裝的精度;完成灌裝后,各個瓶子再逐個進入等分盤,等分盤作12等分間歇運轉,瓶子隨等分盤轉動,經落蓋口時,自動戴上蓋子,經軋蓋工位時,軋蓋頭下降,將蓋子被旋出螺紋在瓶口上;后由輸送帶送出。 2)主要技術參數 生產能力:30-40瓶/分鐘 適用瓶子: 250ml圓柱玻璃瓶 灌裝頭數:六頭 軋蓋頭數:?jiǎn)晤^ 裝量精度:0~2% 軋 蓋 率:≥99% 功 率:3Kw 電 源:380V 50Hz 三相四線制 外形尺寸:2000×1000×1700mm 3)主要器件部件配置 4)主要零部件材質 計量系統:304#不銹鋼 外包板:304#不銹鋼 主要電氣控制:PLC控制、觸摸屏操作、變頻調速。 5)設備圖 250ml 洗瓶、灌封生產線示意圖:
序號 構件名稱 型號 生產廠家 備注 1 洗瓶機主體 YXF-18 本公司 2 電控制系統 西門子 3 清洗水泵 32-25-160 杭州南方 4 快裝接頭 25/50.5 溫州 5 水管 25 溫州 6 液位控制器 HL-2S 上海思派 7 傳送鏈 6分 華東鏈條 不銹鋼 8 傳送鏈板 82.6 上海 PE 9 夾瓶條 定制 上海 聚甲醛 10 減速器 WPA60 浙江 11 電機 0.75KW 浙江 12 變頻器 VFD015S21D 臺達 13 觸摸屏 西門子 14 主要傳動部件 本公司 按標準制作 序號 名稱 型號或材質 供應商 備注 1 觸摸屏 DVP14SS112 西門子 2 PLC 西門子 3 變頻器 FR-A740-0.75K-C 臺灣臺達 4 伺服電機 北京時代 5 TBI滾珠絲桿 SFU04005 臺灣TBI 6 氣動元件 臺灣亞德克 7 傳感器 BR100-DDT 韓國Autonics 8 滑動軸承 德國易格斯 9 減速電機 100YYJT120-3/10 金維達電機 10 計量泵 250ml 本公司 11 理蓋器 500型(304#) 上海鼎華自動 12 高精度分度箱 RHH80 諸城明鑫機械 13 電氣元件 正泰科技 14 輸送帶 組件 本公司 15 等分盤 尼龍 本公司 16 瓶子輸送系統 組件 本公司 17 液體灌裝系統 組件 本公司 18 送蓋戴蓋系統 組件 本公司 19 軋蓋系統 組件 本公司 20 傳動機構 組件 本公司 21 機架、臺板 組件(A3) 本公司 22 邊板、面板 組件(304#) 本公司 23 防塵罩 不繡鋼鋼化玻璃 本公司
